英集芯IP6821是一款诳骗于智高手机、TWS耳机、智高腕表等无线充电决策的无线充电辐照限度SOC芯片。顺应WPC Qi规范，内置ASK 硬件解调，无需外围解调电路；撑合手BPP+EPP+PPDE。撑合手5W至15W无线充电功率输出，使命电压范畴4V至20V，芯片自带PD3.0受电合同，通过DP/DM引脚主动向适配器苦求。集成2P2N H 桥预驱动，仅外接4颗N+P全桥MOS即可组得手率回路，BOM精简、资本低。采选SOP16封装，体积工整，紧凑联想便于袖珍化开拓集成。

一、一芯多能：高度集成的联想形而上学

IP6821是一款高集成度、顺应WPC Qi规范的无线充电辐照限度SOC芯片，其中枢联想理念是将无线充电所需的要津功能模块高度集成于单一芯片之中，使其成为名副其实的“无线充电系统大脑”。芯片里面集成了2P2N H桥驱动模块、ASK通信解调模块、适配器快充Sink合同、MTP ROM等必要的无线充电资源。这种SOC级别的联想，将高精度电源看管、无线充电发送限度、高效用DC/DC变换器以及EEPROM存储器等中枢功能模块打包会通。

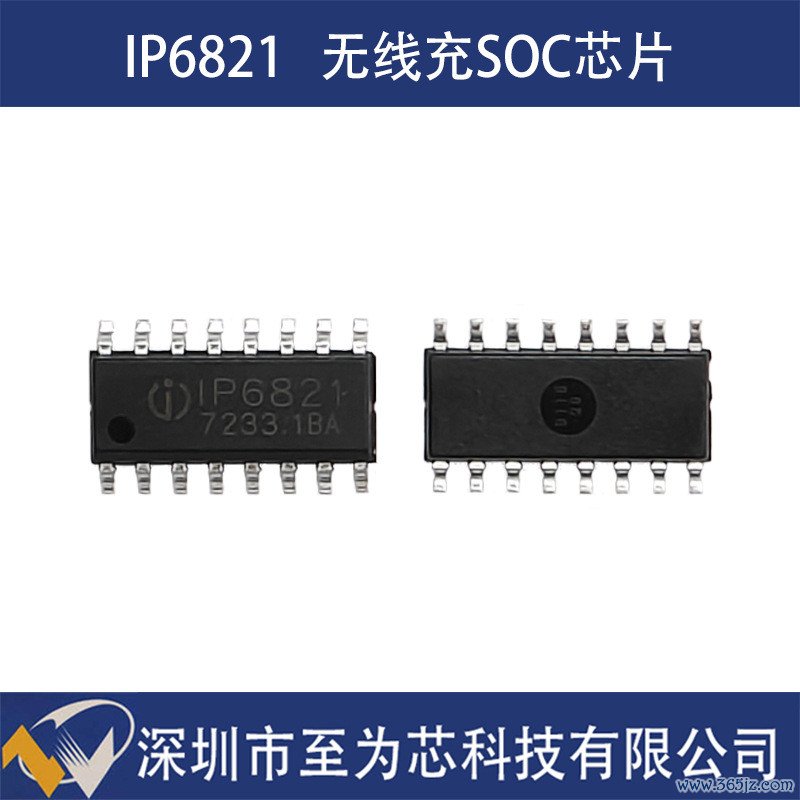

采选SOP16封装，PIN脚功能排布针对无线充电诳骗进行了优化，相配便于决策PCB绘画。高集成度联想不仅大幅减少了外部元件的使用数目，更将BOM资本镌汰了约30%。关于制造商而言，这意味着更快的研发周期和更有竞争力的产物订价才调。

二、15W高效快充：充电效用的权贵提高

在充电性能方面，IP6821撑合手5W至15W的宽功率范畴输出，使命电压粉饰4V至20V，适配市电退换电源、迁移电源等多种供电环境。这一功率层级已接近部分有线快充决策的本体体验，实证数据涌现，采选IP6821决策的无线充电器可在30分钟内为智高手机充入约50%的电量，充电速率较传统决策提高达300%。

能效推崇是臆想无线充电芯片的中枢缠绵。IP6821采选了英集芯专利的谐振拓扑结构，在10W负载下退换效用高达85%，优于阛阓上广大同类产物。这一数据意味着仅有15%的能量在传输经由中损耗，畸形于每充100度电只摧残15度，较传统决策的能效提高权贵。待机功耗限度在5mW以内，空载现象下自动参加寝息方式。这种低功耗联想不仅有助于镌汰合座能耗，还能蔓延产物的续航才调。

三、精简联想与智能温控：双重维度提高用户体验

在硬件联想方面，IP6821集成了两个对称的半桥驱动模块，用于驱动外置N+PMOS H桥。驱动模块的死区时候和驱动强度不错软件建设不同档位。在EMI电磁兼容测试时，不错通过建设低档驱动才调改善EMI裕量，从而精真金不怕火外部RC器件。芯片使用20mΩ采样电阻对H桥电流进行低侧采样，保险了电流监测的精度。

发烧问题一直是制约无线充电发展的瓶颈。IP6821鼎新性地采选了三区域温度监测系统，合营自顺应散热算法，在15W满功率输出时能将芯片名义温度较同类参考决策限度得低10-15℃。同期，PG电子(PocketGames)芯片内置NTC温度检测功能，LED1引脚分时复用已毕LED疏导灯和NTC检测功能，NTC检测引脚可输出20uA恒流源，外接100k NTC电阻，通过里面ADC检测电压已毕精确的温度保护，规范固件中NTC保护阈值缔造为60℃。

四、闲居合同兼容：一芯适配主流开拓

兼容性是无线充电芯片竞争力的中枢体现。IP6821饱和蔼应WPC Qi规范，撑合手BPP、PPDE、EPP等多种无线充电合同。它不仅通过了Qi 1.3规范认证，还细腻兼容苹果7.5W定频调压快充和三星10W/15W专有合同。其智能识别算法不错自动适配超越100款主流开拓，从智高手机到TWS耳机，齐能获取出色的充电体验。

在快充合同方面，IP6821内置USB PD合同，通过CC1、CC2引脚可向PD适配器苦求5V/9V/12V电压档位；同期内置DP/DM类的适配器快充合同，通过DP、DM引脚可向适配器苦求电压，纯真适配种种输入电源。

五、十二重安全守护：严苛环境下的可靠保险

无线充电的安全性耐久是用户怜惜的弥留问题。IP6821内置了多达12重电路保护机制。异物检测（FOD）功能不错在200ms内快速识别并关断金属异物介入，其聪惠度可通过固件定制。芯片还撑合手输入过压、欠压、过流保护、线圈电压最大振幅限制等功能，撑合手CBB/NPO/X7R谐振电容，以及输入电源动态功率看管（DPM），撑合手5V@500mA适配器供电和PC USB接供词电。

在可靠性方面，IP6821的使命温度范畴达到-40℃至105℃，通过了2000小时加快老化测试，不良率限度在20ppm以内。高规范的EMC联想确保在种种严苛环境下齐能踏实开动，为其在工业限度和车载电子等限制的拓展铺平了谈路。

六、纯真定制：得志种种化产物需求

芯片撑合手合同、异物检测聪惠度、疏导灯等功能定制。集成MTP ROM撑合手固件升级，开拓者可通过原厂提供的上位机软件建设充电疏导灯恶果、NTC温度保护阈值等参数。这种纯果真可定制性使得IP6821大约顺应从销耗电子到工业诳骗的种种化产物需求，为制造商提供了更大的联想摆脱度。

七、智芯致远：重大的诳骗河山

基于其高集成度和出色的性能推崇，IP6821的诳骗场景粉饰了从个东谈主销耗到工业开拓的多个限制。

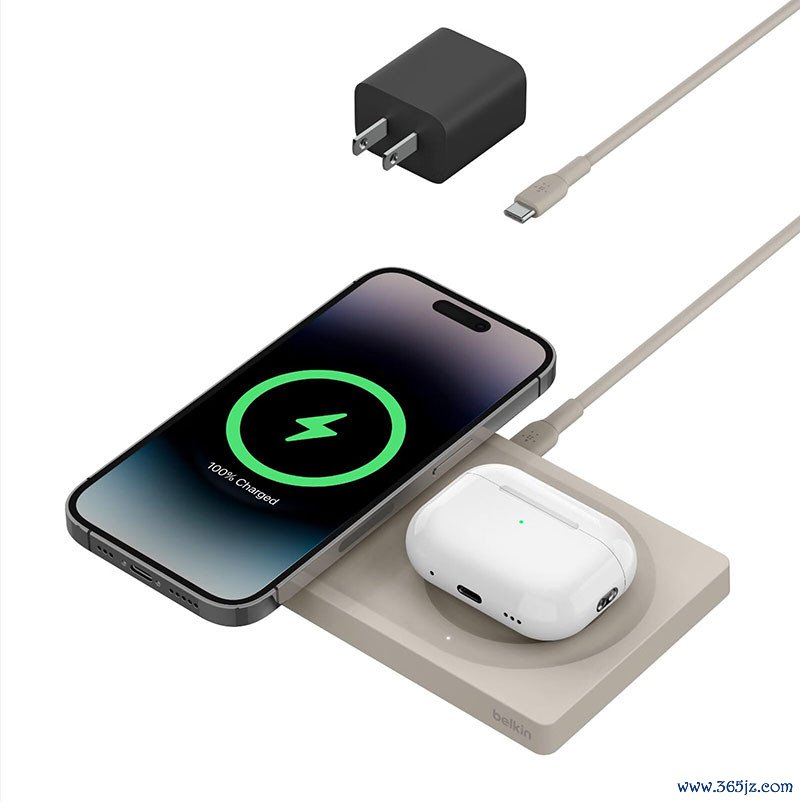

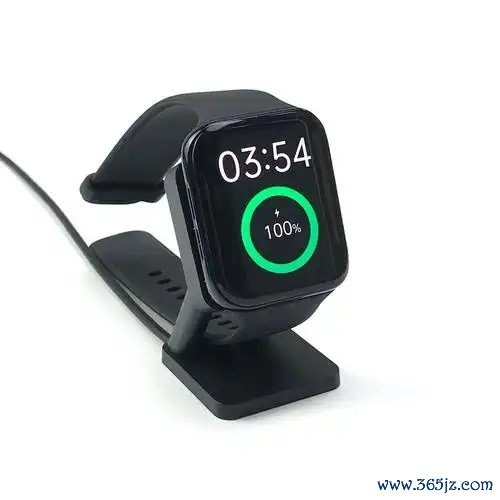

在销耗电子限制，IP6821闲居诳骗于手机、平板电脑等开拓的无线充电底座。苹果iPhone 15配套的1:1磁吸无线充电模块即是采选IP6821联想，决策顺应Qi规范，兼容iPhone 15的7.5W无线充电，最大撑合手15W辐照功率。在TWS耳机和智高腕表等低功耗开拓限制，芯片的低功耗特色可提供5W-10W功率的“无感充电”体验。

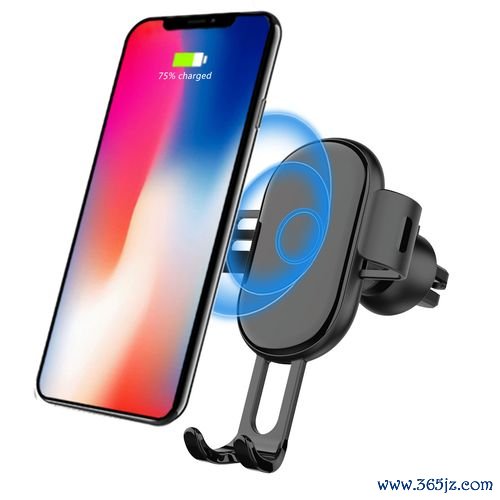

在汽车电子限制，IP6821被用于车载无线充电器，宽电压输入、高效散热和多重保护机制使其成为严苛环境下踏实使命的高可靠性治理决策。在工业与智能家居限制，IP6821通常领有重大的诳骗世界。

八、从阛阓解围到品性之选

IP6821在集成度、功率输出、能效比、温控精度和合同兼容性等多个维度上齐展现出了较主流决策更具竞争力的性能推崇。尽管其主打非认证阛阓，但本体工夫缠绵已接近部分高端认证芯片的水平。凭借85%的退换效用、15W最大功率、闲居的合同撑合手和庞大的安全保护机制麻将胡了游戏下载，IP6821已成为无线充电中高端阛阓的优选之作，为中高端无线充电开拓制造商提供了“中端价钱、高端性能”的均衡遴荐。
